產品型號
產品類別ESD門禁系統

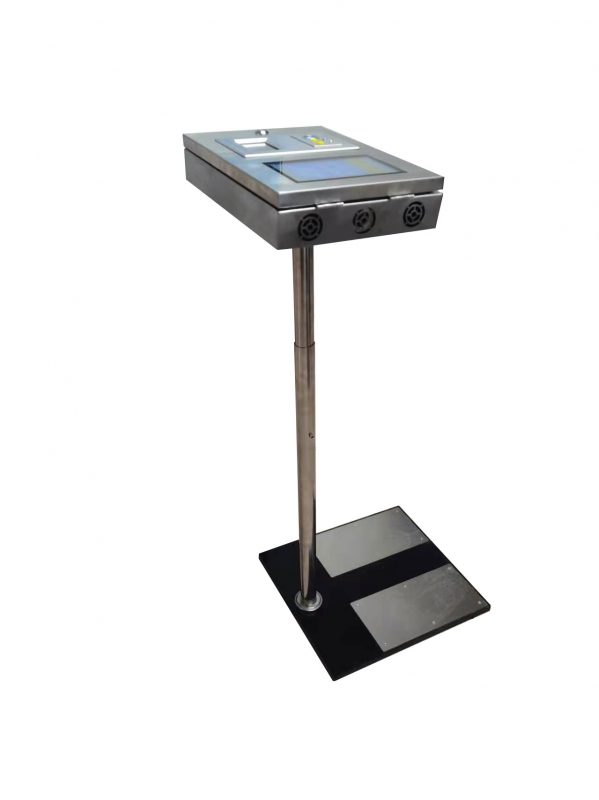

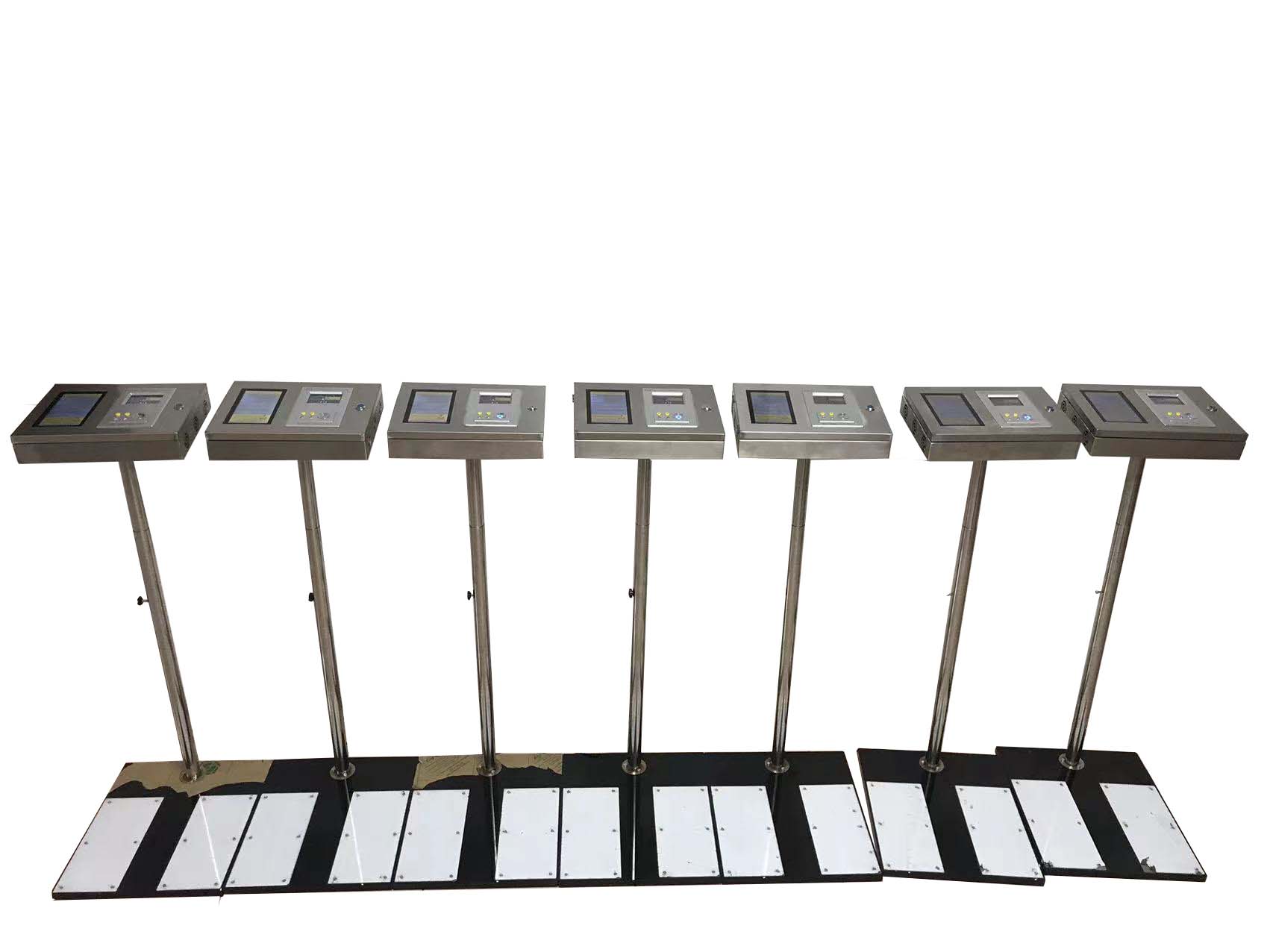

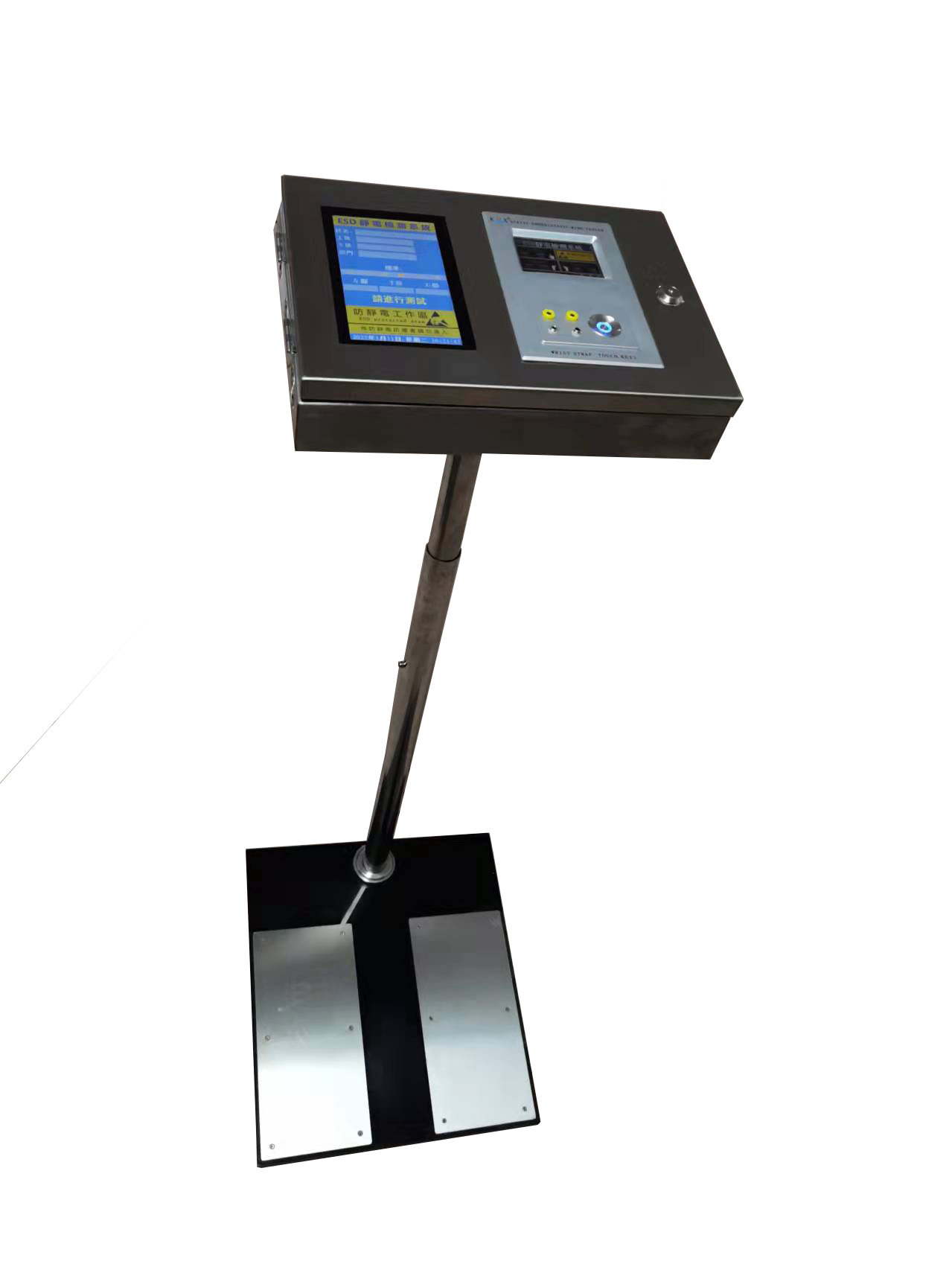

一體機ESD靜電數值測試、通訊一體機是真實的實測檢測阻值和直觀的人體靜電檢測儀,用以檢測人體攜帶的靜電電阻值。本產品特點將靜電通訊控制及靜電檢測儀兩者集成到一體的設備。可快速、真實、實時的記錄測試人體的電阻值,并可外接7寸屏或8寸LCD顯示屏數值顯示,以及其它先關信息。(備注:一體機自帶3.5寸LCD顯示屏)設定三路獨立檢測項目(左鞋、右鞋、手腕帶)一次完成ESD檢測,本裝置可以方便地掛在靜電防護區以外的墻上,也可以嵌入門禁、通道門閘內,以免穿戴不合格的防靜電鞋及手腕帶者無意中進入靜電防護區。
1、一體機性能參數:(自帶3.5寸LCD顯示屏)
ESD人體靜電測試儀用以檢測人體攜帶的靜電電阻值并數值直觀顯示,數值顯示精度保留小數點后2位數值;并可外接7寸或8寸LCD顯示屏。
工作電壓:輸入AC220V輸出DC12V
外形尺寸:190MM*120MM*43MM
工作時間:無限制
儀器精確:≦±5%
檢測速度:≦1.5秒
環境條件
濕度:0%~90%
溫度:-10C°~50C°
使用壽命:10年
測試流程中的多種語音播報提示功能
出廠默認設置:(測試范圍100KΩ--1000MΩ)
手腕帶:750KΩ~10MΩ
靜電鞋:750KΩ~100MΩ
靜電鞋下限亦可設定為100KΩ上限可設定為35MΩ或1000MΩ
測試阻值設定參數調整:可在軟件管理端修改儀器阻值測試范圍內(測試范圍100KΩ--1000MΩ)
二、設備通電注意說明
1.設備投入使用之前必須先通過功能調試,調試正常后方可投入使用
2.設備上電時,嚴禁在腳踏板內站人;
3.員工刷卡檢測時,靜電檢測儀未顯示檢測合格時,嚴禁進入車間;
4.員工刷卡檢測合格時,不要在檢測機上長時間逗留;
5.人員過多時,不要擁擠,人與人之間應保持一定距離;
三、設備操作使用說明
1.先穿好靜電衣,靜電帽、靜電鞋,佩帶靜電手環等相關靜電防護產品。
2.雙腳成自然站立與腳踏板金屬片上,刷卡后將手指接觸金屬圓環測試鍵,當前所檢測項目的PASS時,顯示屏將會顯示測試通過,并語音提示。
3.在進行靜電檢測時不要擁擠,人與人之間應保持一定距離;
4.嚴禁不讀卡、不檢測;
5.建議在設備顯眼處標識本機通行須知,指導通行人員安全有序地進出;
6.設備未工作時要妥善管理好,嚴禁敲擊、搖動設備;
7.設備處于關閉狀態時,嚴禁用力推拉或撞擊立柱式機箱。
四、設備參數設置流程
1.點擊測試儀主機3寸顯示屏設置字樣進入密碼輸入界面
2.在輸入框里點擊一下輸入密碼進入?yún)?shù)設置界面
3.阻值參數設置,根據公司環境需求設置阻值參數例如:測試范圍靜電鞋:100KΩ--1000MΩ,手腕帶:750KΩ~10MΩ。(聯機版的以軟件設置為準)
4.測試項目設置:進入設置界面選測試手腕帶或者是靜電鞋(其中一樣測試合格可以進),或者是手腕帶和靜電鞋同時測試。(聯機版的以軟件設置為準)
5.蜂鳴器語音播報設置:進入設置界面選擇測試pass時蜂鳴器響或者選擇NG時蜂鳴器響(如需其他語音播報出貨前和銷售確認,設備不支持自主選擇更多語音播報)
6.界面語言設置:設備支持設置中文、繁體、英文
五、注意事項
1.請熟知靜電檢測操作流程,以免影響通行速度。
2.觸摸式按鍵已經取代傳統的測試按鈕鍵,只需手指觸摸到即可,無需用力按壓;升級為觸摸式測試鍵更有效提升了測試效果。
